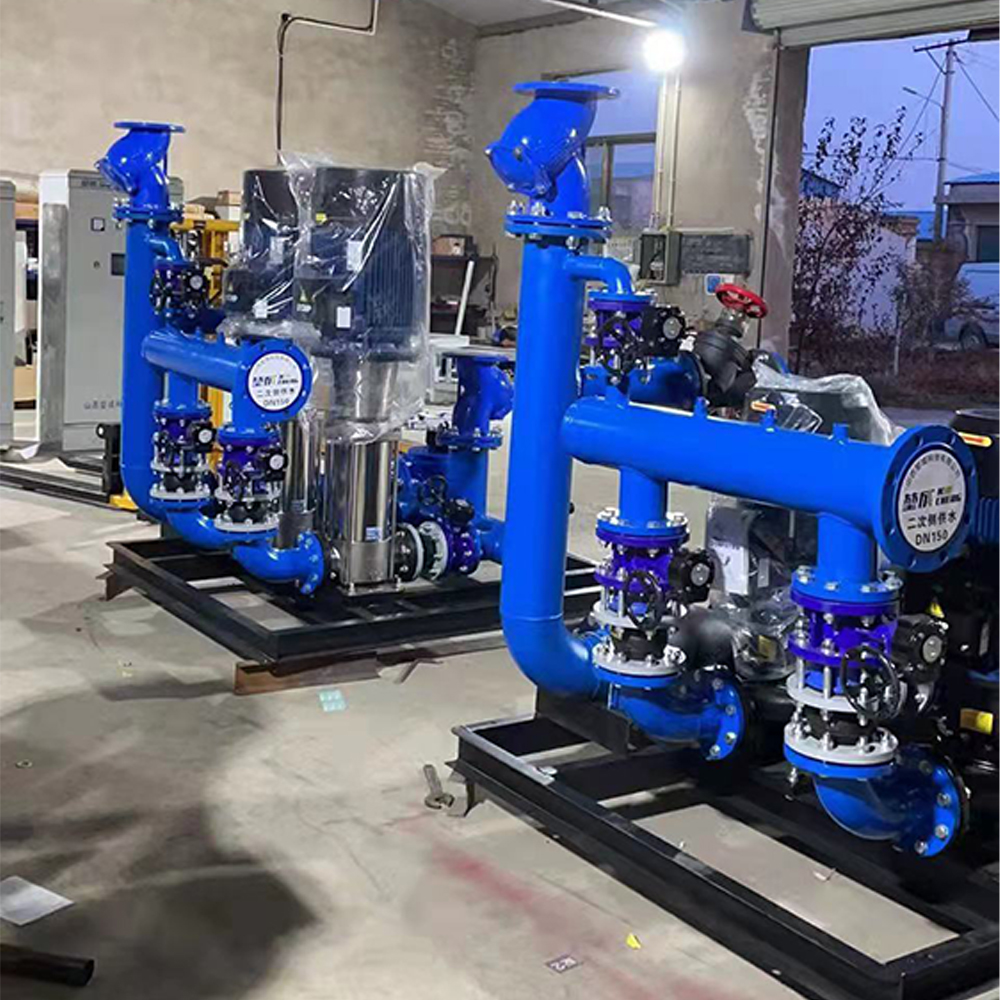

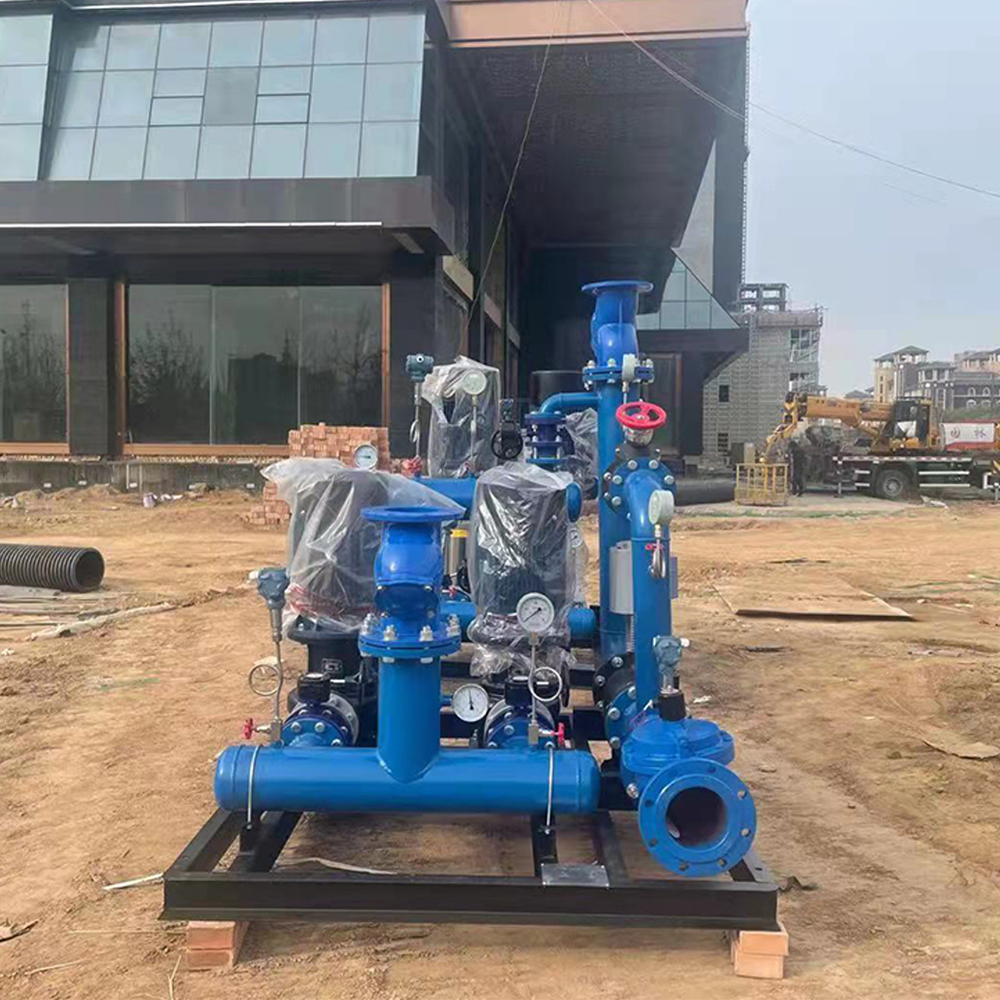

高層建筑直連供暖機組

高層建筑直連供暖機組(以下簡稱直連機組),無須補水水箱和定壓水泵,直接抽取低層建筑熱水供暖,回水減壓后排入回水外網,一旦直連機組運行異常,容易影響低層供暖質量和安全.本文分析了直連機組對低層建筑供暖影響的原因,結合工程實踐和運行管理心得,總結出一些直連機組運行管理的技術措施,供同業探究.

直連供暖技術簡介

1.1直連供暖技術

解決高層建筑供暖的傳統方式是新建鍋爐房和換熱站提供熱源，配套定壓、補水和循環裝置，利用板式換熱器隔斷高層低層建筑之間水力聯系，防止高層壓資沖擊低層管網，壓爆低層散熱設備。

近年出現的直連供暖技術，是在供水前端設高揚程增壓水泵抽取低層富余熱資，回水末端設變流量壓力調節裝置，將高壓資處理成低壓資后排入低層回水外網。這種供暖方式，高低層建筑的供回水管直接連在一起，不隔斷高低壓區的水力聯系，通過控制抽水量和回水壓力，達到不破壞外網定壓壓力，實現高低層建筑安全共用外網熱資的目的。增壓水泵的功能相當于傳統換熱站的循環泵+定壓泵+補水水箱三種設備組合在一起的功能，一泵多能體現了直連機組的經濟優勢。

1.2變流量壓力調節裝置

變流量壓力調節裝置[2]，外形呈罐缸狀，作用是將高壓水流逆變成低壓水流。高壓水流經罐缸，受腔體結構引導做離心旋轉分散流動，流體通徑瞬間擴大數倍。水流受罐缸內壁摩擦力作用，呈膜流運動狀態，壓力驟降，再整流匯集成低壓流體。這個過程只減壓力，不減流量。調節壓桿的進絲行程，還有調整高層建筑回水管水位高低的作用。

可見，直連供暖機組運行需要控制好兩個關鍵技術環節，一是水泵揚程夠高，流量夠足，但不能多抽低層熱資；二是回水管要滿水，減壓不節流。

2直連供暖對低層建筑的影響

2.1水力失調

由于設計、施工及管網運行等因素，供暖管網實際水力工況很難與設計的水力工況一致。這種實際運行水力工況與設計水力工況的差異，稱為水力失調[3]。

如果高層水泵抽水量偏小，熱水會優先選擇較低樓層循環流動，造成下層熱上層冷。抽水量越小，上下層溫度偏差越大，這就是垂直失調。

如果高層水泵抽水量偏大，勢必?fù)層玫蛯拥臒崴?，容易造成低層供水壓資下降，回水壓資上升，嚴重程度從小到大，可以導致供回水壓差變小，無壓差，甚至回水壓資大于供水壓資，對應出現低層建筑熱水循環慢、不循環甚至供回水逆流現象?？拷边B機組及遠離換熱站的低層建筑，更容易受到這種影響。各棟建筑冷熱不均，熱水循環有快有慢，這就是水平失調。

2.2高層回水管負壓吸氣

根據國家標準《采暖通風與空氣調節設計規范》（2001年版）第3.3.1條 “五、采用鋼制散熱器時，應采用閉式系統”的要求，供暖過程，管道須滿水無氣體，全系統不與大氣接觸，減小氧蝕作用。供回水管頂端均設自動排氣閥，當管道內有氣體匯到排氣閥內腔，氣體壓力大于水體壓力，浮筒隨水位下降，開啟排氣孔自動排氣，排氣結束后浮筒隨水位上升浮起，封堵排氣孔密封隔絕大氣。

自動排氣閥能自動排氣，也能自動吸氣。當回水下泄過快，或者供水供不到管頂時，均出現管頂缺水。浮筒因失去浮力，下落解除密封，大氣壓力大于管頂壓力，被壓入管道，平衡管頂內外壁壓力，這就是供暖管道頂端出現負壓吸氣狀態?？諝獬掷m(xù)從排氣閥嗆入管道，灌入水體，受水流攜帶各處竄動。無數小氣泡從水體離析出來后，匯成若干冷高壓氣團，隔斷熱水流，輕則隔阻熱水輸送，重則壓爆散熱器。氣泡內的二氧化碳與熱水化合，導致水體PH值呈弱酸性，持續的電化學反應加速了金屬管道和水泵葉片氧蝕作用，造成管道和設備使用壽命縮短，提前報廢。

3直連供暖機組運行管理的技術措施

3.1日常保養

①供暖期來到前，要檢查沖洗直連機組的除污罐和供水管的過濾器，清除污垢和雜質，檢修密封。

②供暖期結束后，每隔半個月清潔主接觸器開關一次，啟動機組運行一次，保持機組設備狀態良好。

③泵房專人專管，培訓合格后上崗，建立運行保養檢修記錄。泵房通風良好，保持干燥。

④閥門井上鎖，專人專管。除鎖閉閥外，其他閥門不得隨意調節開度。

3.2閥門調節

①靠近換熱站和直連機組的單元，應適當關小回水管上的手動調節閥。調節供回水管之間的平衡閥，使供水管和回水管壓力差控制在0.05MPa。這一措施旨在人為增大近路阻力，限制短路循環，緩解水平失調。

②高層建筑，應適當關小較低樓層的回水球閥。這一措施旨在限制低樓層熱水循環流速，節省出的熱資有利于輸送到較高樓層，緩解垂直失調。

③每個供暖期，根據各采暖分區供暖用戶數量多少，微調各用戶回水球閥開度。用戶多時，低層和近路關小些，用戶少時，所有用戶開度可以適當增大。

3.3滿水壓力及供回水壓力差

調節變流量壓力調節裝置上的壓桿進絲長度，可以控制高層建筑回水管滿水壓力及供回水管壓力差?；厮軡M水時，回水靜壓水頭不小于回水管道高程，且不大于供水管壓力。根據幾個供暖期運行的經驗，外網供回水壓差控制在0.05MPa時，對低層管網影響最?。桓邔咏ㄖ墓┗厮畨毫Σ羁刂圃?.05MPa-0.10MPa時，機組運行最穩定。

4負壓吸氣的處理方法

直連機組運行中，如果外網間歇供暖、外網缺水或高層建筑回水過快，都有可能引起負壓吸氣。日常巡視中，需要定時記錄高層回水壓力值。一旦發現回水壓力值低于回水管滿水壓力，就可以判明機組負壓吸氣，需要采取措施遏止負壓吸氣。但是，排氣時，尚未排出的氣團到處竄動，容易再次匯集到易集氣的部位，反復形成氣堵，容易產生天天要排氣，排了就熱，不排就不熱，總也排不完的印象。根據幾個供暖期運行管理的經驗，總結出一套比較有效遏止負壓吸氣，快速排氣的方法：

①應設定外網超低壓自動停機保護，及早隔斷回水?dāng)y氣進入管網；如果外網壓力不超低，可適當旋緊變流量壓力調節裝置壓桿，使回水管恢復滿水，停止吸氣。

②系統排氣前，需要換熱站循環泵減速，排氣過程及時補水。

③采暖立管頂部的平衡閥保持開啟。自動排氣閥排氣功能和密封功能良好，通過自動排氣閥可以將干管和立管的空氣排凈，失效的排氣閥須更換。

④各處立管滿水后，進入室內排氣。關閉回水球閥，開啟供水球閥。排氣順序是，先樓下后樓上，先供水端后回水端，逐組開啟散熱器排風閥放氣。室內排氣完畢，打開回水球閥，恢復供暖。

采用直連供暖機組技術，輸配過程熱損耗少，運行自動化程度較高，經濟優勢明顯，對運行管理的技術水平要求也不高。機組運行時，管理單位只要注意微調各供暖分區閥門開度，力求平均分配壓資，就能緩解水力失調的影響。遇到負壓吸氣時，及時調整直連機組的運行工況，采用正確的方法和順序，也能有效遏止和消除負壓吸氣的不利影響。
